電動雙梁吊鉤橋式起重機，主要由橋架、大車運行機構、小車、電器設備等組成，該起重機動作操縱可在駕駛室空中操作，亦可采用*地面操作。

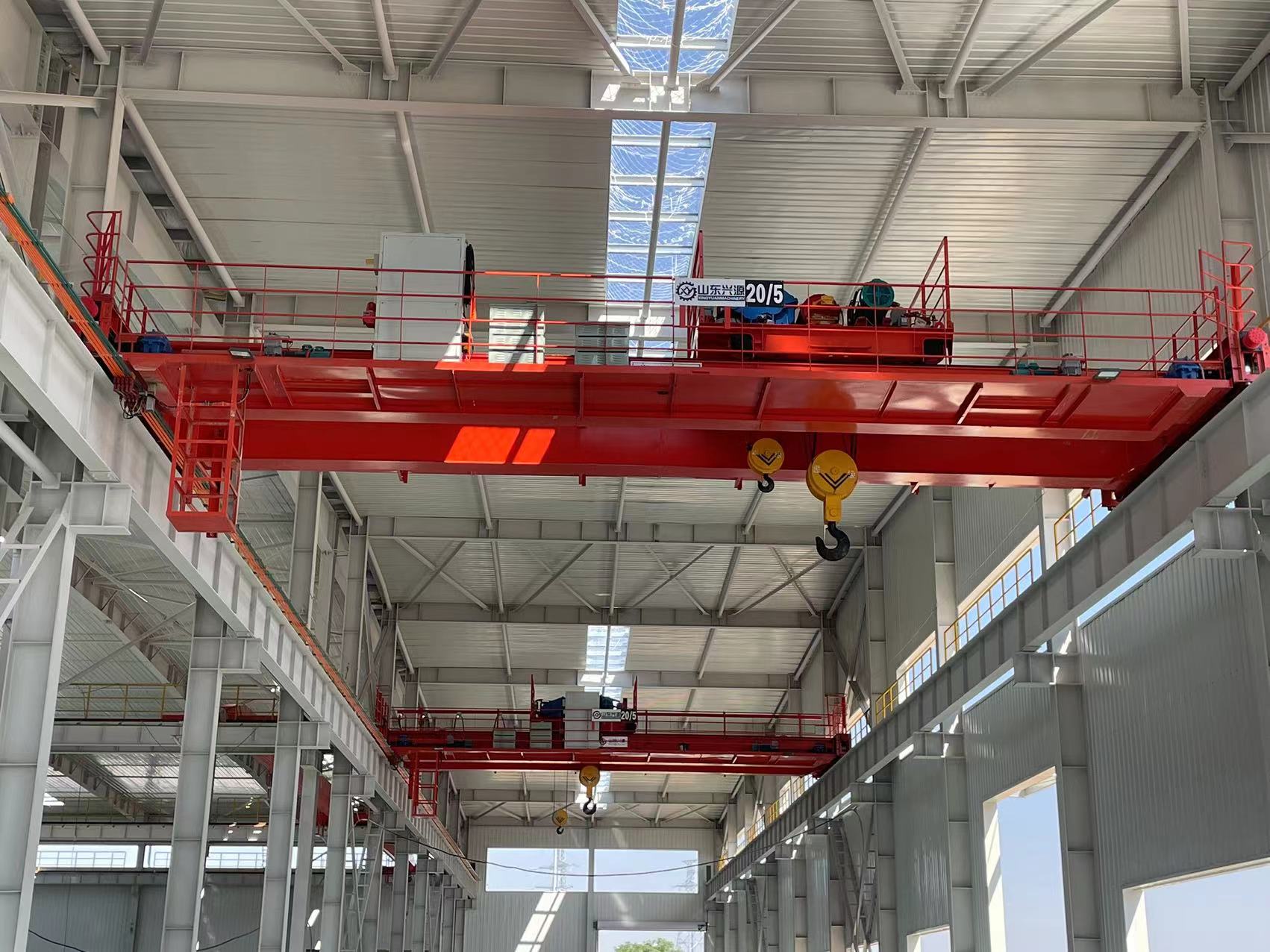

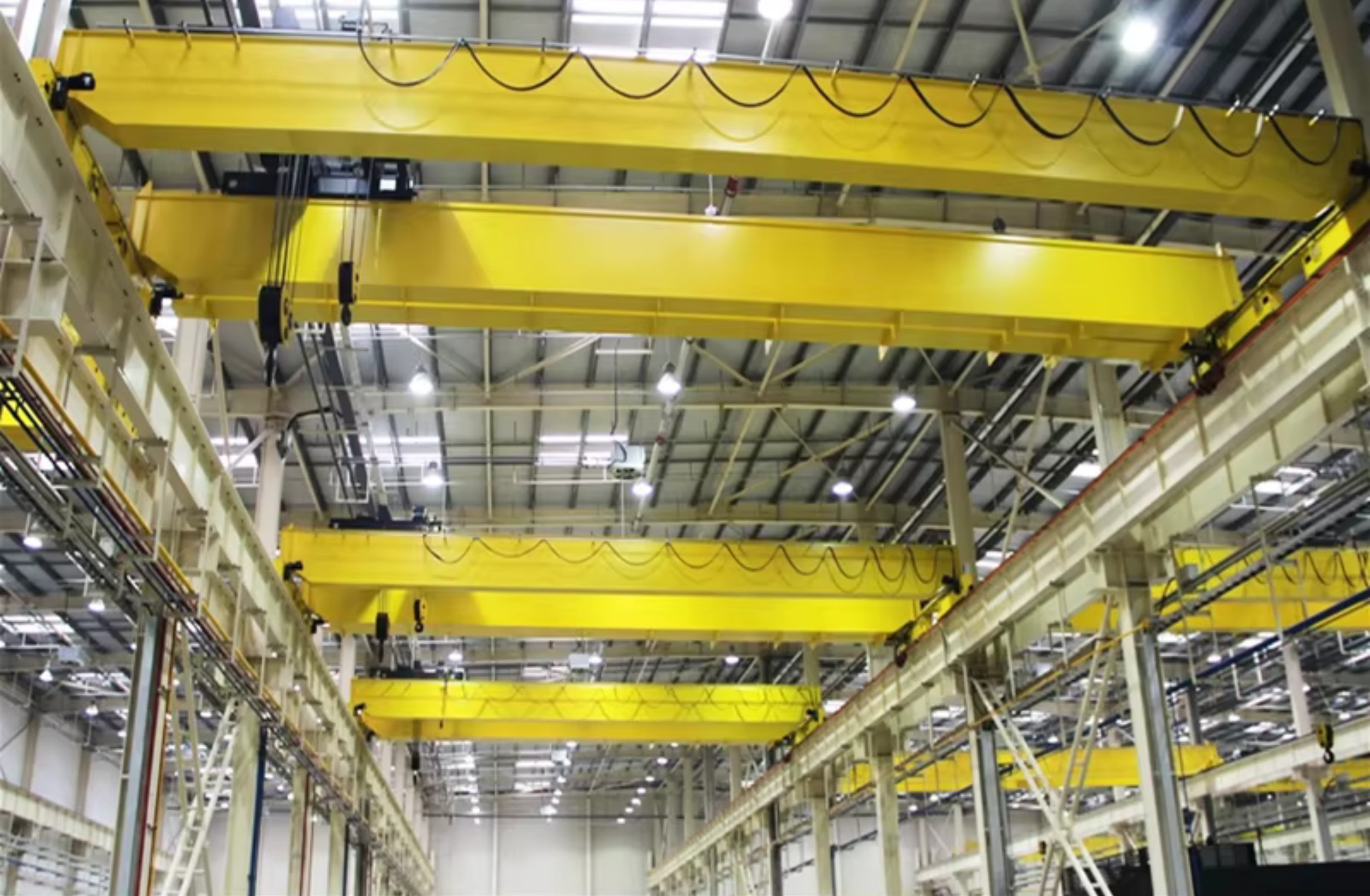

QD型雙梁橋式起重機是一種通用性強、性能卓越的重型工業起重設備。其橋架由兩根平行的主梁與端梁構成堅固的“門”式框架，通過端梁在廠房屋架軌道上的縱向移動，以及起重小車在主梁軌道上的橫向移動，構成一個廣闊的三維吊運空間。該機型以其強大的起吊能力、卓越的穩定性和廣泛的適用性，成為重工業、大跨度車間及高頻度作業環境下的核心搬運力量。
強大的起重能力與工作級別
采用雙梁結構，承載分布均勻，剛性極佳，可輕松應對5噸至550噸甚至更高的起重需求。其設計工作級別通常達到A5（重級）或A6（特重級），適用于繁重、高頻的作業循環。
卓越的穩定性與安全性
寬大的橋架結構和雙梁支撐為起重小車提供了穩固的運行平臺，有效消除了吊載的晃動與搖擺，運行極其平穩。其結構強度和安全性遠高于單梁起重機，是吊運熔融金屬、貴重或精密設備的關鍵保障。
高效的作業空間與靈活性
起重小車位于主梁之上，充分利用了橋架與廠房之間的凈空，實現了更高的起升高度。小車兩側寬敞的空間便于檢修和行走，并可靈活配置主、副鉤（雙鉤），實現不同重量物料的快速切換吊運。
模塊化設計，維護便捷
采用成熟的模塊化設計，驅動單元、起升機構、電氣控制系統等均為標準模塊，不僅便于非標定制（如跨度、起升高度、速度），而且使得日常維護、故障診斷和部件更換更為快捷，大大減少了停機時間。

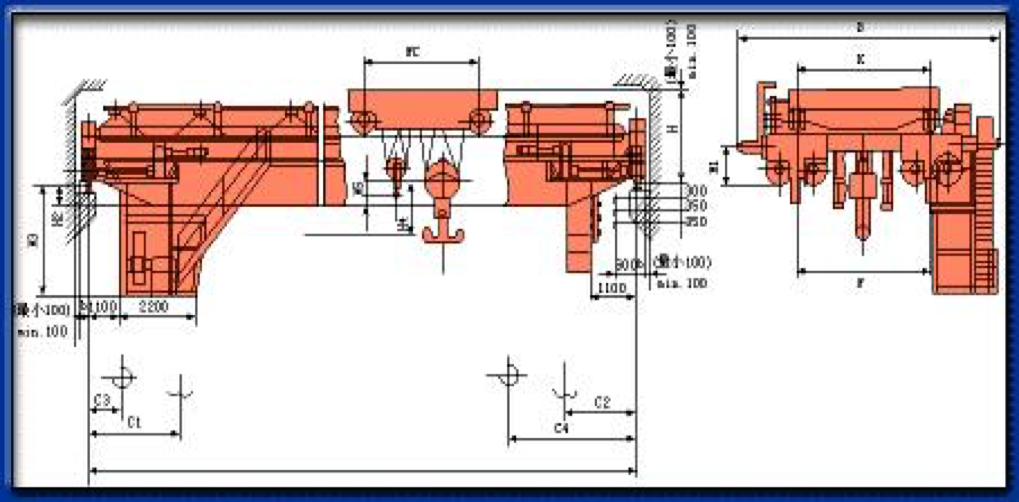

橋架（主梁與端梁）
主梁： 采用經過精確焊接和拋丸處理的箱型梁結構，具有極高的強度和抗疲勞性能。根據需求，主梁可設計為偏軌或正軌形式，并預設合理的上拱度，以確保在額定載荷下仍保持平直。
端梁： 采用重型箱型結構，分為驅動端和從動端。驅動端梁內置高性能“三合一”驅動機構（電機、減速器、制動器一體化），確保大車運行同步、平穩、可靠。
起重小車
是起重機的核心工作單元，包含起升機構和小車運行機構。
起升機構： 配備大功率、高轉矩的起升電機，配以高強度鋼絲繩、雙制動器（工作制動+安全制動）和精密卷筒，確保起升過程安全、精準、無滑鉤。
小車運行機構： 同樣采用“三合一”驅動方案，車輪材質多為合金鍛鋼，經淬火處理，耐磨壽命長，保證小車在主梁軌道上平穩橫向移動。
電氣控制系統
操作方式： 支持地面遙控器控制（主流）、司機室控制（適用于大噸位或復雜工況）及地操手柄控制。
安全系統： 標配多重安全保護，包括：超載限制器、上升/下降雙重限位保護、大車及小車行程限位、緊急停止開關、防護欄桿和檢修平臺。電氣元件采用知名品牌，防護等級高，適應工業環境的粉塵、震動挑戰。
供電系統： 通常采用安全滑觸線供電，整潔美觀，可靠性高。
軌道
推薦使用QU型起重機專用軌或P型鐵路軌，需根據輪壓計算選擇相應型號，并由專業安裝團隊進行精確敷設與調平。
參數
1、起重量：5-32/5t（可根據實際要求定做）
2、跨度：10m-35m（可根據實際要求定做）
3、起升高度：可根據實際要求定做
4、大車速度:40-90m/min(可根據需要選用），小車速度:40m/min
5、主鉤起升速度:12.5m/min
6、車軌道:38、43、50kg/m(需要噸位和跨度決定)
7、工作級別為A5～A8
8、工作環境溫度-25°C～40°C
QD型雙梁橋式起重機詳細用途說明
QD型雙梁橋式起重機作為一種通用的重型起重設備，其核心功能是在一個固定的三維矩形空間內，實現物料的垂直起吊與水平搬運。其堅固的結構和高的工作級別，使其在多種工業場景中成為生產流程的關鍵環節。
一、 主要應用場所與具體作業內容
1. 機械制造與加工車間
? 工序間轉運： 在鑄造、鍛造、熱處理、機加工、焊接、噴涂等不同工序之間，吊運大型的毛坯件、半成品零部件（如發動機缸體、變速箱、大型軸類件）。
? 設備安裝與維修： 在組裝大型機械設備（如機床、注塑機、壓力機）時，用于精準吊裝和定位核心部件。同時也用于工廠內部設備的定期檢修、更換重型配件。
? 模具的吊裝與更換： 在壓鑄、沖壓車間，頻繁地吊運數十噸甚至上百噸的大型模具，進行安裝、對模和拆卸作業，是生產線高效運行的必要保障。
2. 裝配車間
? 大型產品總裝： 在重型卡車、工程機械（挖掘機、起重機）、風力發電設備、大型電控柜等產品的最終裝配線上，起重機用于將大型結構件、發動機、履帶等總成件依次吊運至裝配工位，并進行空中懸停和微動調整，方便工人進行螺栓緊固、管線連接等作業。
? 流水線配貨： 可將所需的零部件從倉庫區或暫存區吊運至裝配線的各個工位，實現物料的準時化配送。
3. 倉庫與物流中轉站
? 立體堆垛與取貨： 在層高較高的室內倉庫，利用其較大的起升高度，將成件的原材料（如鋼材卷、板材）、成品貨物（如大型設備、集裝箱貨物）進行多層碼放，極大提高倉儲空間利用率。
? 裝卸車輛： 在倉庫的裝卸平臺，用于快速裝卸卡車和鐵路貨車的貨物，替代人工和叉車，效率高且能處理超重、超大型貨物。
二、 配合專用吊具的擴展用途
當配備特定的吊具后，其功能將得到極大擴展：
? 配備馬達抓斗（如原文提及）
? 用途： 用于裝卸和搬運散粒物料，如糧食、化肥、煤炭、礦砂、碎石等。
? 作業流程： 起重機將抓斗移至料堆上空，放下抓斗→抓斗電機驅動顎板閉合抓取物料→起升→運行至目標位置（如貨車、料斗）→打開顎板卸料。
? 應用場所： 糧食加工廠、火力發電廠的煤場、建材市場的砂石料庫、港口碼頭的散貨泊位等。
? 配備其他專用吊具
? 電磁吸盤： 用于吊運具有導磁性的成件鋼材（如鋼板、鋼坯、型鋼）或散碎鐵質材料（如廢鋼鐵、鐵屑），裝卸效率極高。
? 吊鉤組（主/副鉤）： 主鉤用于吊運重物，副鉤可用于同時吊運較輕的物件或輔助調整工件姿態，實現一機多用。
? 專用夾鉗： 用于吊運特定形狀的貨物，如卷鋼、水泥管、板材等，無需掛鉤，操作便捷安全。
? 集裝箱吊具： 專門用于吊運標準集裝箱，常見于鐵路貨場和大型物流中心。
三、 明確的工作環境限制（安全須知）
為確保安全，QD型通用起重機嚴禁在以下特殊環境中使用：
? 爆炸危險環境： 如礦山井下、石油、化工、燃?xì)獾却嬖诳扇細怏w的場所，需選用防爆起重機。
? 火災危險環境： 如充滿易燃粉塵、纖維的環境。
? 高腐蝕性環境： 在很大濕度或充滿酸、堿類氣體的場所（如電鍍車間、酸洗車間、沿海高鹽霧地區），標準起重機的金屬結構和電氣元件會快速腐蝕損壞，需選用防腐型起重機。
? 特殊物料搬運：
? 熔融金屬： 運輸鋼水、鐵水等，必須使用專門設計的冶金起重機，其在安全裝置（如雙制動、冗余保護）和熱防護方面有極端嚴格的要求。
? 有毒、易燃易爆物品： 需根據物料的危險特性，選用具有特殊防護和防爆等級的起重機。
